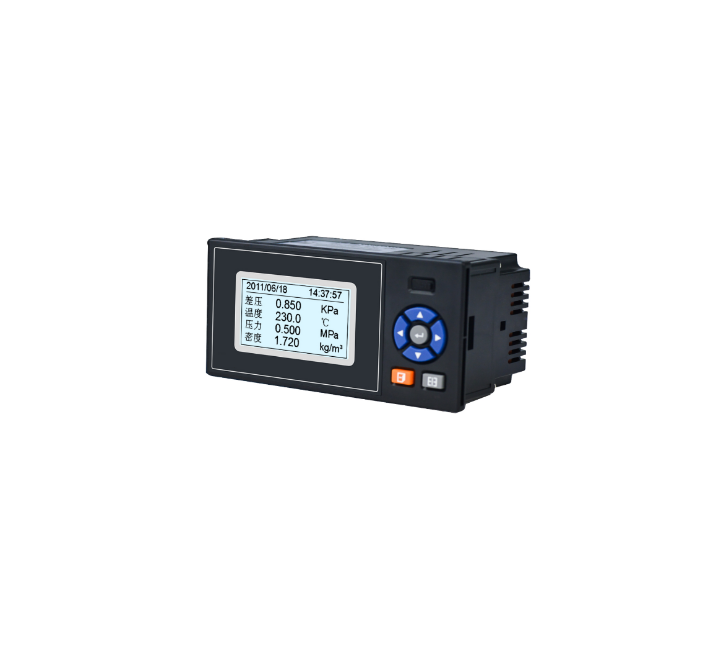

當前位置： 首頁 >> 產品中心 >> 流量儀表系列 >> JK-2000智能流量積算儀表
產品概述：
JK-J000系列顯示儀表以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
JK—J000系列顯示儀表配置豐富，有JK-J001精致小巧型、JK-J003寬藍屏和JK-JO04寬彩屏三種類型。可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。
產品特點：
可支持觸摸功能〔附加功能)
可支持變送輸出功能（選配功能)
可支持雙通訊功能(附加功能)
可支持報警輸出功能〔選配功能)
可支持定時打印功能(附加功能)
可支持PID控制功能（選配功能)
可支持直流電源供電(附加功能)
可支持手動串口打印功能（選配功能)
可支持位號及單位自定義編輯功能(附加功能)
可支持標準串口通訊功能（選配功能)
可支持以太網通訊（定制功能)
可支持流量累積溫壓補償功能（選配功能)
可支持通訊采集功能（定制功能)
數據記錄/轉存?zhèn)浞莨δ埽伺涔δ?
可支持饋電輸出功能(選配功能)
萬能模擬量輸入（標配功能)
產品應用：
主要應用于石油石化、化學化工、造紙塑膠、紡織印染、冶金建材、科教國防、生物醫療、市政環保、能源計量、食品糧油、煙酒飲料、設備制造、設備成套及農林畜牧漁等各行業
規格參數：
1）顯示
寬屏屏幕:7英寸真彩TFT LCD (800*480點陣)精致型屏幕:128*64點陣單色液晶顯示器(LCD)精度:實時顯示:±0.2% F.S.
追憶精度:±0.2% F.S.(注:熱電偶應去掉冷端誤差)
2)處理器
采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
3）存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息、
4)輸入功能
輸入規格:全隔離萬能輸入，最大支持16路模擬量輸入
電壓輸入:0-5V、1-5V、0-20mv、0-100mv
電流輸入:0-10mA、4-20mA、0-20mA電阻輸入:Res
熱電阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三線電阻平衡，引線電阻<10Q2)
熱電偶:S、B、K、T、R、E、N、J
輻射高溫計:F1、F2
鎢銖: WRe3-25、WRe5-26
注意:其它輸入信號〈如開關量輸入(DI)、脈沖量輸入(PI)）或分度號(如PT1000)需在訂貨時注明
5)輸出功能
配電輸出︰最多支持3組變送器隔離配電+24VDC，每組配電≤60mA，支持其他規格隔離配電〔如12vDC、5VDC配電輸出)
變送輸出∶最多支持4路通道標準電流【4-20mA、0-20mA、0-10mA】變送輸出，負載能力750Q(最大)，方便顯示儀表或DCS/PLC的采集，實現信號的長距離傳輸
繼電器報警輸出:最多支持6路繼電器報警輸出，觸點容量1A@250VAC/1A@30VDC(最大觸點容量可定制)，可組態上上限、上限、下限、下下限報警
6）通訊打印
通訊接口:提供RS232C和RS485兩種通訊接口供用戶選擇，支持同時使用RS232C和RS485，支持同時使用RS232C和RS232C，支持Modbus RTU協議，波特率---- (1200、4800、9600、19200、38400、57600)
打印接口:RS232C直接連接微型打印機，波特率1200
7)記錄功能
記錄容量:64/128/192/248MB (FLASH容量可選擇)記錄間隔:1秒至240秒，共分11檔;
1/2/4/8/12/24/36/60/120/180/240秒可選;
記錄時間:記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下(代入數值的單位要與公式中一致):
8）數據轉存
數據備份和轉存∶支持USB 1.1 、2.0優盤，支持1G到32G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤(推薦使用工業版優盤)
