產品概述：

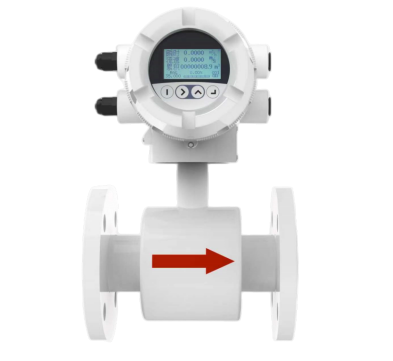

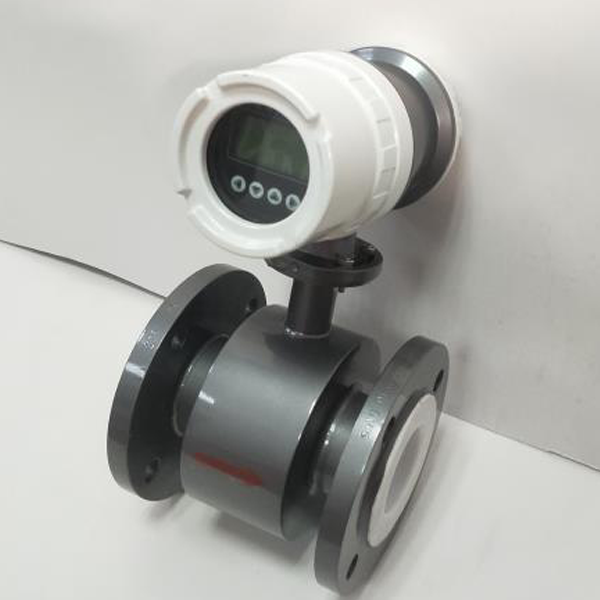

UUV-20系列電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量導電液體的體積流量，是一種速度式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
產品特點：
具有正/反雙向流量測量功能
提供傳感器多段非線性修正和傳感器零點修正以及自動校零工程
全中文（英文）友好界面，操作簡潔明了
多級密碼管理，多種極限報警參數設置功能
具備轉換器本機自檢功能
采用一體及分離組合型設計，轉換器和傳感器雙重系數設定，使轉換器具有可替換性
多種輸出接口可供選擇：有源或無源頻率輸出和累計脈沖輸出，4-20mA輸出，觸點輸出，HART、RS485通訊協議可供選擇
工作原理：
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的 管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例，
其值為：E=B.V.D.K
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA 輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART 和MODBUS 協議。
型號 | UUV-20系列 | |

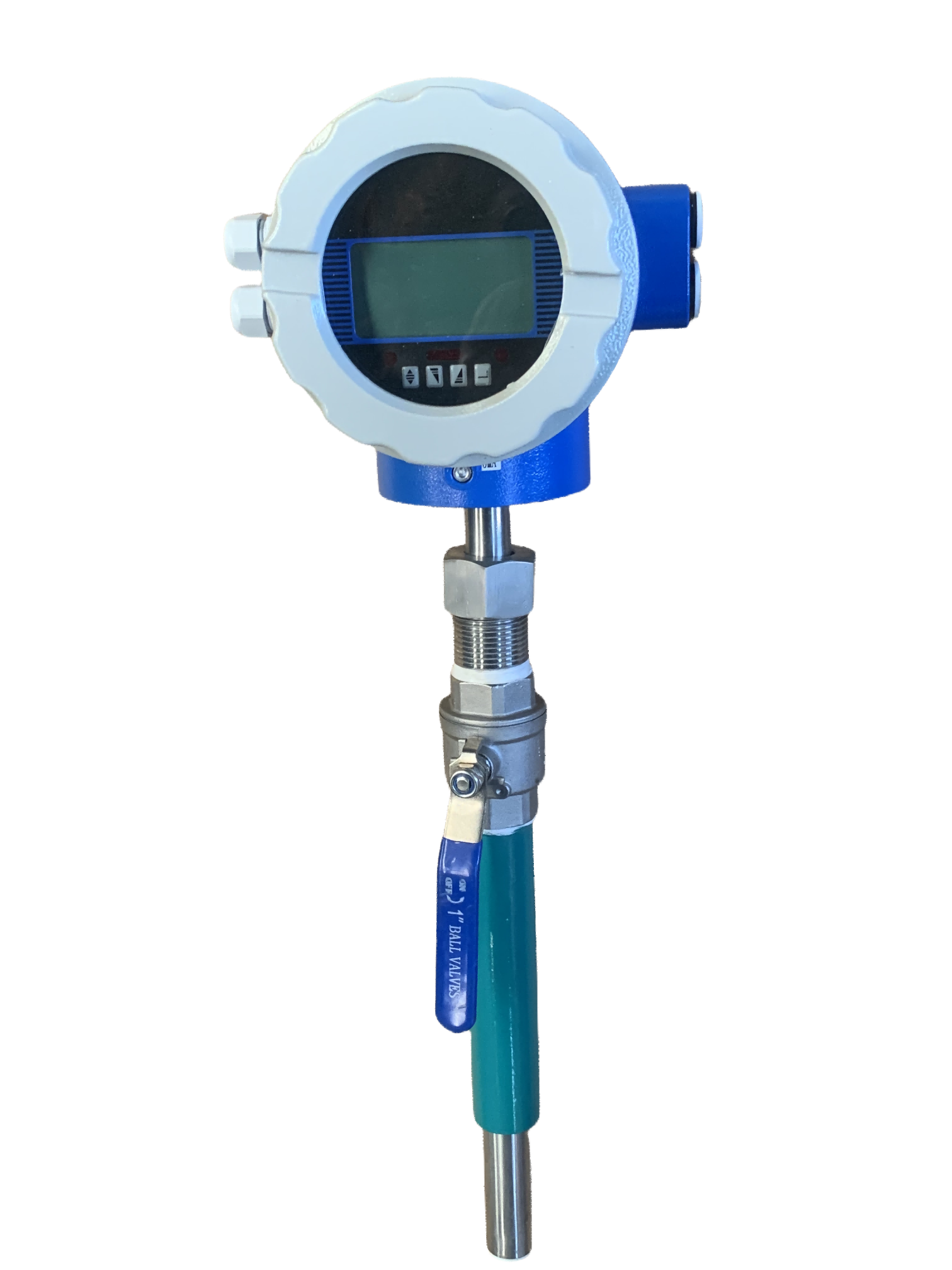

口徑 | DN5-DN3000 | DN200-DN2000(插入式) |
測量流體 | 導電流體 | |
精度 | ±0.5%、±1%（液體中最多含30%的固體成份） | ±2.5%（插入式） |

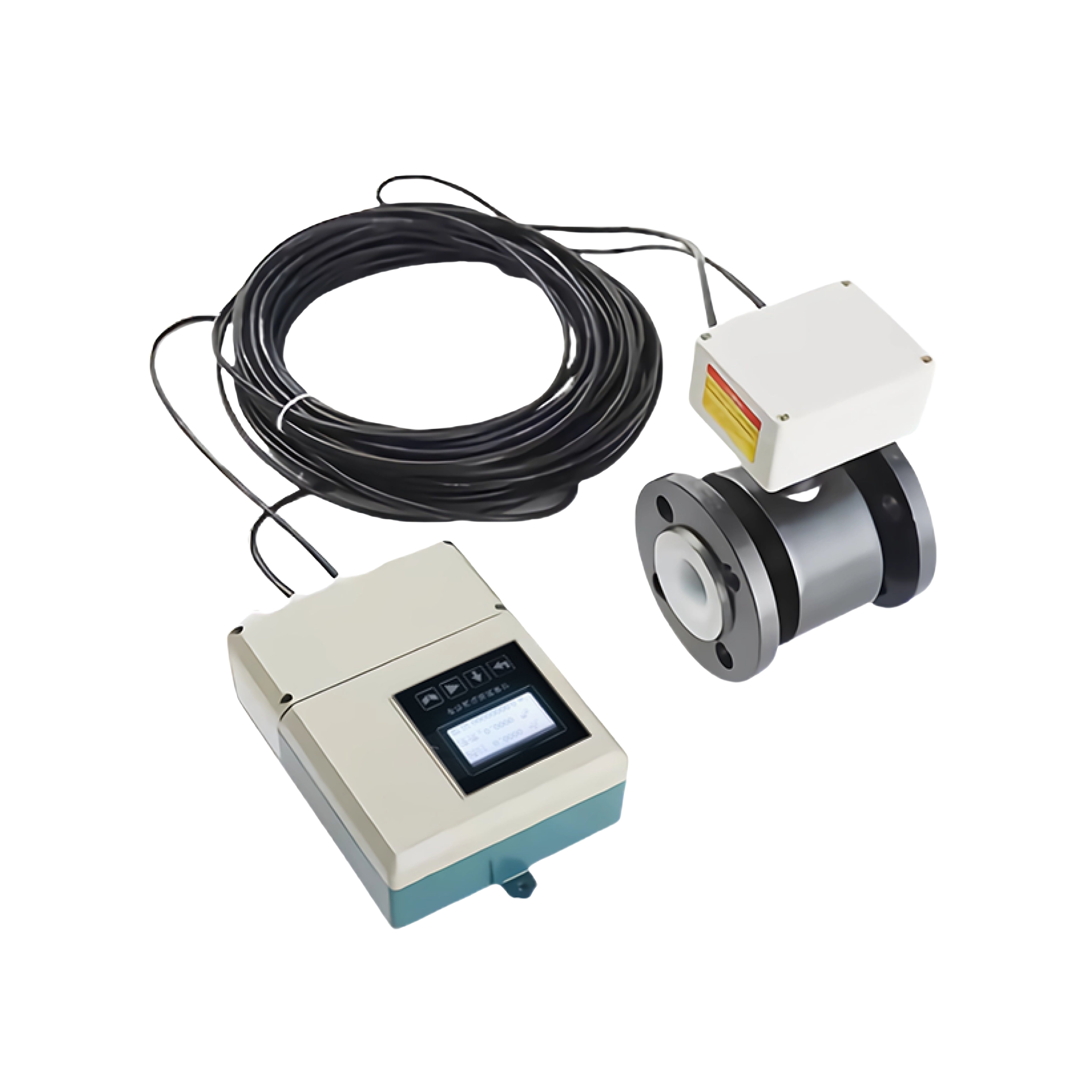

安裝方式 | 一體型、分體型、強掛式 | |
重復性 | ±0.15%、0.25% | |
測量范圍 | 0-12m/s（流量單位可改變） | |
壓力 | 0.25Mpa-4.0Mpa（最大25MPA按口徑分） | |
襯里材料 | PTFE（0-120℃）、PFA（0-160℃ 耐負壓）、聚氨酯橡膠（0-70℃）、氯丁橡膠（0-80℃） | |
電極材料 | 316L、HC、HB、Ta、Ti、、鉑銥等 | |
電極形式 | 標準、刮刀（RE）可更換（WE）（RE/WE時≥DN350） | |
電導率 | >5μs/cm | >1μs/cm（漿液型傳感器） |
介質溫度 | 一體型≤130℃，分體型≤160℃（橡膠80℃） | |
環境溫度 | -40℃～+65℃ | -40℃～+65℃ |
輸出信號 | 4-20mA電流輸出、頻率/脈沖輸出、無源觸點輸出、RS485接口、HART通訊協議 | |
電源 | 85-265V AC、24V DC | |

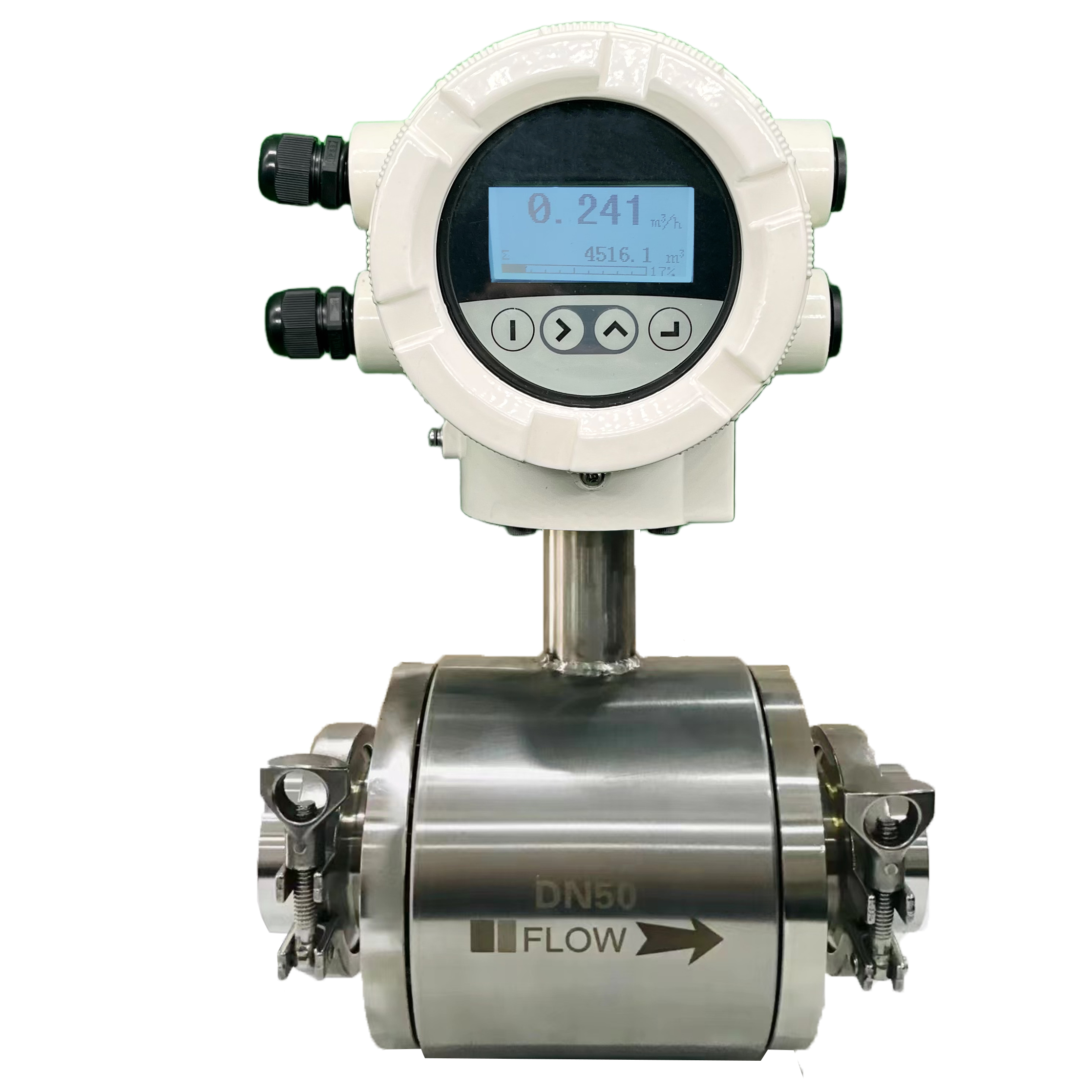

連接方式 | 法蘭型、衛生型、夾持型、插入式 | |
防護等級 | IP65/IP67/IP68（可選） | |
防爆等級 | Exd ia BT4 | |
顯示界面 | 全中文/英文的LCD顯示界面和操作界面，可以顯示瞬時流量、累計流量、有多種流量單位供選擇 | |
